異尺度寸法の設定とサンプル【autocad DWG】acd-tut_0004

設定

［形式］→［寸法スタイル管理］をクリック

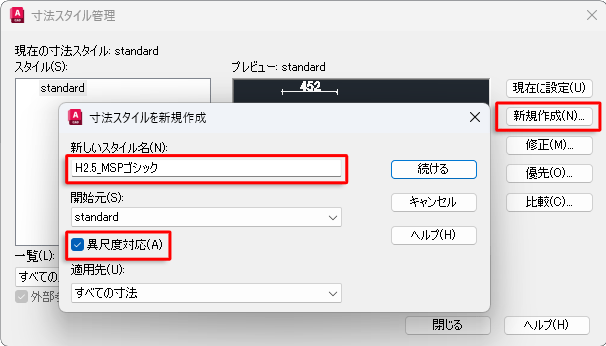

→［新規作成］　任意のスタイル名を入力し、異尺度対応に ☑チェックを入れ［続ける］をクリック
ここでは「H2.5_MSPゴシック」としました。

寸法線、シンボルと矢印、寸法値、フィット、基本単位、それぞれのタブを切り替えて入力します。

［寸法線］

• 寸法線延長長さ(N):［0］
• 並列寸法の寸法線間隔(A):［5］
• 補助線延長長さ(X):［0.5］
• 起点からオフセット(E):［1］

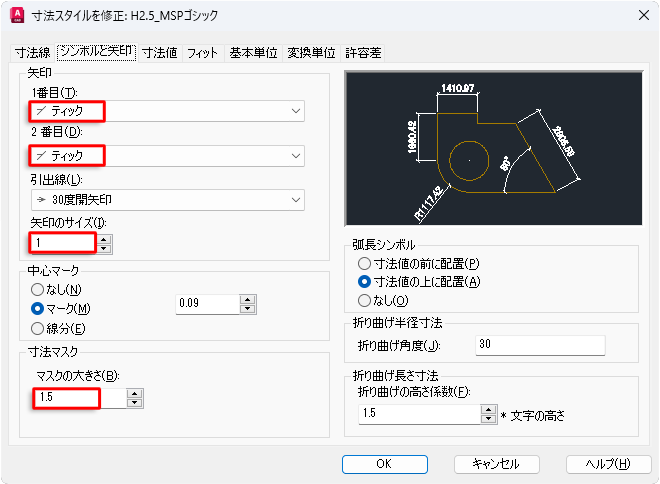

［シンボルと矢印］

• 1番目(T):［ティック］
• 2 番目(D):［ティック］
• 矢印のサイズ(D):［1］
• マスクの大きさ(B):［1.5］

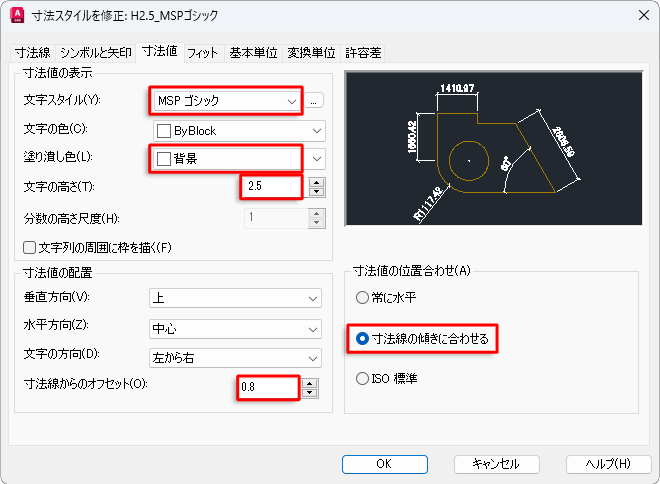

［寸法値］

• 文字スタイル:［MSP ゴシック］
• 塗り潰し色(L):［背景］
• 文字の高さ(T):［2.5］
• 寸法線からのオフセット(O):［0.8］
• ◎ 寸法線の傾きに合わせる

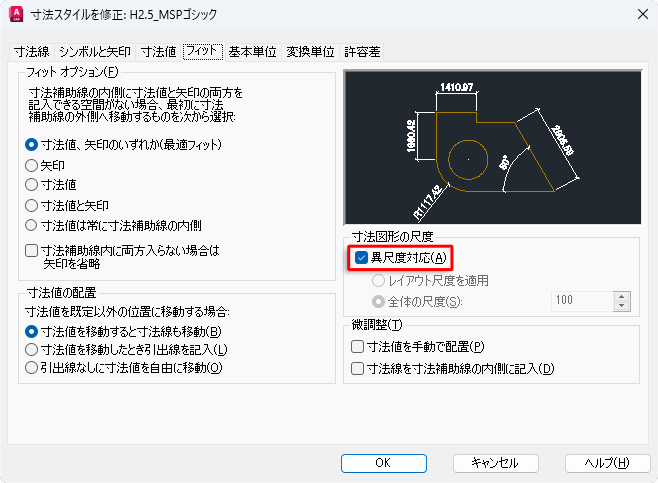

［フィット］

• ☑ 異尺度対応

［基本単位］

• 単位形式(U):［十進表記］
• 精度(P):［0.00］

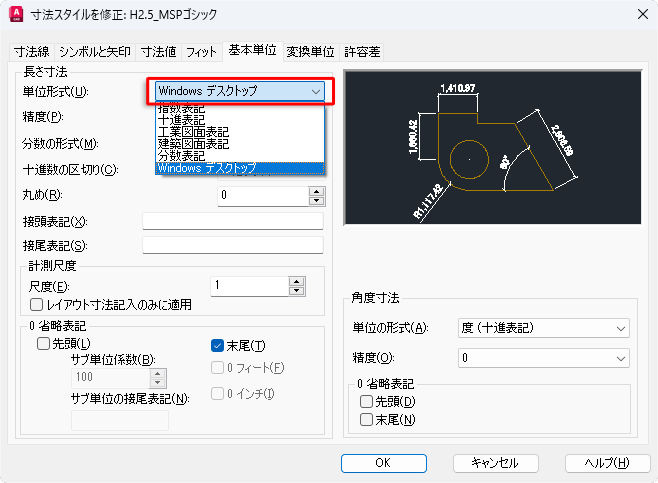

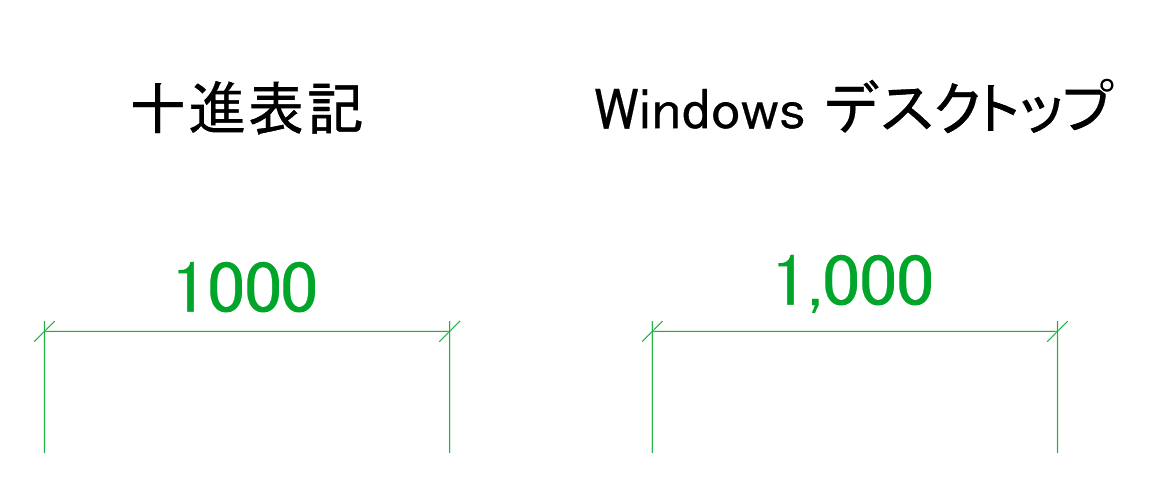

３桁ごとにカンマを入れるには
単位形式を［Windows デスクトップ］

設定は以上です。

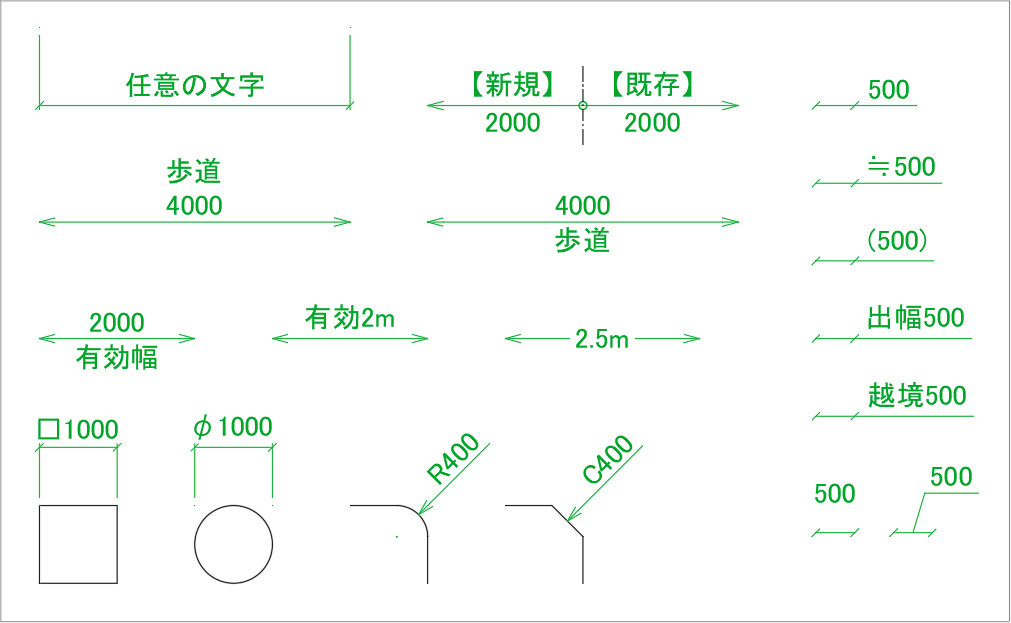

サンプル

プロパティを使用して、任意の文字を入力したり、寸法値の上下左右に文字を追加したり、矢印を変更するなど、さまざまなスタイルを作成できます。

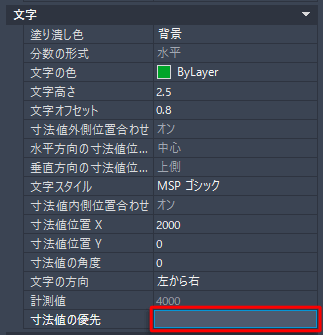

［寸法値の優先］にそれぞれ入力します。

• 寸法値を文字に変更する　　　［任意の文字］
• 寸法値の上に文字を追加する　［文字￥P<>］
• 寸法値の下に文字を追加する　［<>￥X文字］
• 寸法値の前後に文字を追加する［文字<>文字］

フリー素材 / 2D-CAD / 学習用 / autocad DWG / オートキャド / 寸法 / サンプルデータ

• DWG

無償体験版 AutoCAD

最新バージョンの全機能を期間限定で（通常 30 日間）お試しいただけます。

無償期間中の30日間で、お試しや動作確認をするにお勧めです。

サブスクは１ヶ月から契約ができます。

【無料ダウンロード】( zipファイル / 216KB )
